安徽芜湖钢铁-特大铸管
这是一个小型的工业数据网络，主要生产特大口径（1200-2600mm）的离心铸管，共2台离心机,2台退火炉,1台水压机,1台喷锌机,1台涂衬机,累计共6台(集中在2个电气室)PLC，11只分散在各角落的各类型仪表。
1、工艺要求：
通过采集现场的生产过程或结果等数据，配合录入的工艺参数，达到最大限度的检测、分析生产效率、产品质量等人为非能及的实质性问题,为指导市场销售、制定生产计划、奖、罚措施的调整提供确切的依据。
① 要求所有PLC的数据采集到Ms_SQL的速度为20ms以下；
Ø1#,2#离心机（生产2~2.6米口径）的PLC-Ge-7i；
Ø1#,2#退火炉的PLC-Ge-3i;
Ø涂衬机、水压机、涂沥青机、喷锌机共４台PLC-Ge-3i；
② 采集球化1台、离心机1台、涂衬机的4台，共6台电子称数据；
③ 采集涂衬机的转速，通过仪表及PLC两个方法；
④ 在离心机、球化机、喷锌机、水压机、涂衬机等操作台傍安装蚁象采控柜共５台，主要用于录入工艺参数，同时查看质量结果、生产效率等等分析结果。
2、主要使用的硬件设备及技术：
① 高档IBM服务器 1台；
② MOXA 208，205 交换机 7只；
③ MOXA 311 串口转换器 12只；
④ MOXA 5650 串口服务器 1只；
⑤ 采用Ge API接口，Visual C 设计程序；
⑥ 蚁象采控柜 5台;
⑦ MOXA IMC-21-M-SC 光纤收发器 7只
⑧ 蚁象壁挂式括展采集柜 4台。

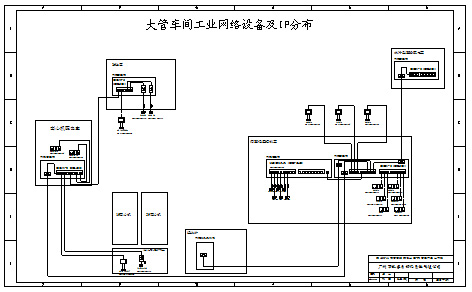

3、平面电气图纸：
