| SIEMENS 1200 CPU 1214C |

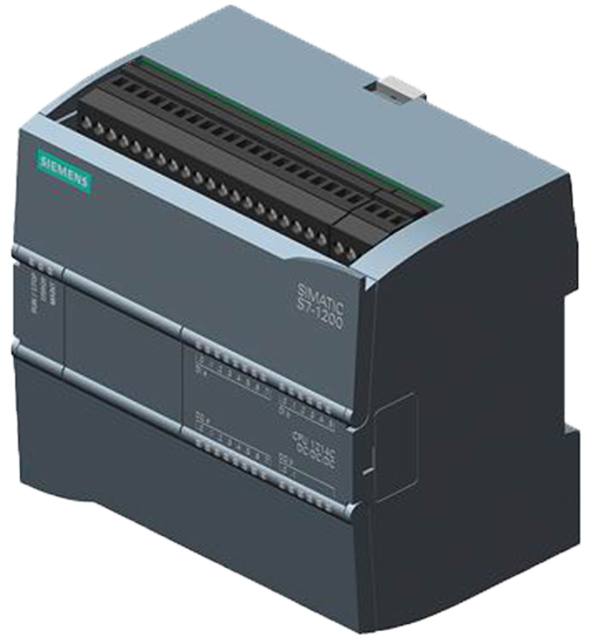

s7-1200 1214 CPU DC/DC/DC
可加手机端基本页面进行plc远程监控和数据采集
点击图片可直接进入蚁象淘宝页
三步配置成功
1.配置PLC 能上网；
2.在S7-1200程序一个DB数据块，将要被控制和采集的变量写进去；
3.一部有网的手机（wifi或3.4G网），关注“蚁象微控制器”;
即可进入“监控和数据采集“（含数据表）页面。

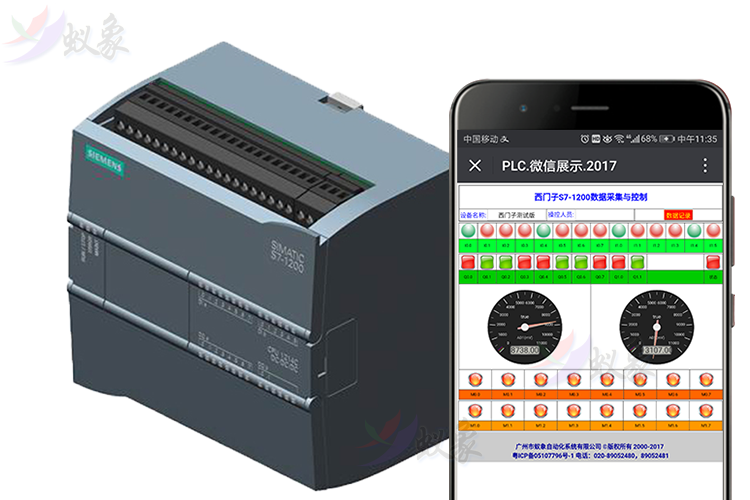

手机端基本页面
- plc远程监控/手机控制plc
- 数据采集
|
特性 |
CPU 1211C |
CPU 1212C |
CPU 1214C |
|
版本 |
DC/DC/DC、AC/DC/继电器、DC/DC/继电器 |
||
|
主存储器，集成式 |
25 KB |
25 KB |
50 KB |
|
装载存储器，集成式 |
1 MB |
1 MB |
2 MB |
|
存储卡 |
SIMATIC存储卡（可选） |
||
|
数字量输入/输出，集成式 |
6/4 |
8/6 |
14/10 |
|
集成的模拟量输入 |
2 |
2 |
2 |
|
过程映像 |
1024字节输入，1024 字节输出 |
||
|
通过信号板进行扩展 |
Max. 1 |
Max. 1 |
Max. 1 |
|
通过信号模块进行扩展 |
x |
Max. 2 |
Max. 8 |
|
集中式数字量输入/输出 |
14 |
82 |
284 |
|
集中式模拟量输入/输出 |
3 |
15 |
51 |
· CPU 1211C:
智能紧凑型解决方案。
· CPU 1212C:
卓越的紧凑型解决方案。
CPU1214C:
- 高性能的紧凑型CPU。
- 紧凑型控制器，带有集成电源，可作为宽范围交流或直流电源·以上3个控制器，具有不同类型的分级性能
- 具有不同的性能等级，满足不同的应用领域。
机械特点
- 水平或垂直安装在 DIN 导轨上或使用集成的钻孔（不是水平的）直接安装在控制柜中
- 接线盒，用于所有 CPU 和相关组件的独立接线
S7-1200系列订货数据
| 类型 | 描述 | 订货号 | |
| CPU | CPU 1211C | 1211 CPU AC/DC/Rly | 6ES7 211-1BE40-0XB0 |
| 1211 CPU DC/DC/DC | 6ES7 211-1AE40-0XB0 | ||
| 1211 CPU DC/DC/Rly | 6ES7 211-1HE40-0XB0 | ||
| CPU 1212C | 1212 CPU AC/DC/Rly | 6ES7 212-1BE40-0XB0 | |
| 1212 CPU DC/DC/DC | 6ES7 212-1AE40-0XB0 | ||
| 1212 CPU DC/DC/Rly | 6ES7 212-1HE40-0XB0 | ||
| CPU 1214C | 1214 CPU AC/DC/Rly | 6ES7 214-1BG40-0XB0 | |
| 1214 CPU DC/DC/DC | 6ES7 214-1AG40-0XB0 | ||
| 1214 CPU DC/DC/Rly | 6ES7 214-1HG40-0XB0 | ||
| CPU 1215C | 1215 CPU AC/DC/Rly | 6ES7 215-1BG40-0XB0 | |
| 1215 CPU DC/DC/DC | 6ES7 215-1AG40-0XB0 | ||
| 1215 CPU DC/DC/Rly | 6ES7 215-1HG40-0XB0 | ||
| CPU 1217C | 1217 CPU DC/DC/DC | 6ES7 217-1AG40-0XB0 | |
| 数字量扩展模块 | SM 1221 | 8 x 24 V DC 输入 | 6ES7 221-1BF32-0XB0 |
| SM 1221 | 16 x 24 V DC 输入 | 6ES7 221-1BH32-0XB0 | |
| SM 1222 | 8 x 继电器输出 | 6ES7 222-1HF32-0XB0 | |
| SM 1222 | 8 x 继电器双态输出 | 6ES7 222-1XF32-0XB0 | |
| SM 1222 | 8 x 24 V DC 输出 | 6ES7 222-1BF32-0XB0 | |
| SM 1222 | 16 x 继电器输出 | 6ES7 222-1HH32-0XB0 | |
| SM 1222 | 16 x 24 V DC 输出 | 6ES7 222-1BH32-0XB0 | |
| SM 1223 | 8 x 24 V DC 输入/8 x 继电器输出 | 6ES7 223-1PH32-0XB0 | |
| SM 1223 | 8 x 24 V DC 输入/8 x 24 V DC 输出 | 6ES7 223-1BH32-0XB0 | |
| SM 1223 | 16 x 24 V DC 输入/16 x 继电器输出 | 6ES7 223-1PL32-0XB0 | |
| SM 1223 | 16 x 24 V DC 输入/16 x 24 V DC 输出 | 6ES7 223-1BL32-0XB0 | |
| SM 1223 | 8 x 120/230 V AC 输入/8 x 继电器输出 | 6ES7 223-1QH32-0XB0 | |
| 模拟量扩展模块 | SM 1231 | 4 x 13 位模拟量输入 | 6ES7 231-4HD32-0XB0 |
| SM 1231 | 8 x 13 位模拟量输入 | 6ES7 231-4HF32-0XB0 | |
| SM 1231 | 4 x 16 位热电阻模拟量输入 | 6ES7 231-5ND32-0XB0 | |
| SM 1231 | 4 x 16 位热电阻模拟量输入 | 6ES7 231-5PD32-0XB0 | |
| SM 1231 | 4 x 16 位热电偶模拟量输入 | 6ES7 231-5QD32-0XB0 | |
| SM 1231 | 8 x 16 位热电阻模拟量输入 | 6ES7 231-5PF32-0XB0 | |
| SM 1231 | 8 x 16 位热电偶模拟量输入 | 6ES7 231-5QF32-0XB0 | |
| SM 1232 | 2 x 14 位模拟量输出 | 6ES7 232-4HB32-0XB0 | |
| SM 1232 | 4 x 14 位模拟量输出 | 6ES7 232-4HD32-0XB0 | |
| SM 1234 | 4 x 13 位模拟量输入/2 x 14 位模拟量输出 | 6ES7 234-4HE32-0XB0 | |
| 信号板数字量 | SB 1221 | DC 200 kHz，4 x 24 V DC 输入 | 6ES7 221-3BD30-0XB0 |
| SB 1221 | DC 200 kHz，4 x 5 V DC 输入 | 6ES7 221-3AD30-0XB0 | |
| SB 1222 | DC 200 kHz，4 x 24 V DC 输出，0.1 A | 6ES7 222-1BD30-0XB0 | |
| SB 1222 | DC 200 kHz，4 x 5 V DC 输出，0.1 A | 6ES7 222-1AD30-0XB0 | |
| SB 1223 | 2 x 24 V DC 输入/2 x 24 V DC 输出 | 6ES7 223-0BD30-0XB0 | |
| SB 1223 | DC/DC 200 kHz，2 x 24 V DC 输入/2 x 24 V DC 输出，0.1 A | 6ES7 223-3BD30-0XB0 | |
| SB 1223 | DC/DC 200 kHz，2 x 5 V DC 输入/2 x 5 V DC 输出，0.1 A | 6ES7 223-3AD30-0XB0 | |
| 信号板模拟量 | SB 1231 | 1 x 12 位模拟量输入 | 6ES7 231-4HA30-0XB0 |
| SB 1231 | 1 x 16 位热电阻模拟量输入 | 6ES7 231-5PA30-0XB0 | |
| SB 1231 | 1 x 16 位热电偶模拟量输入 | 6ES7 231-5QA30-0XB0 | |
| SB 1232 | 1 x 12 位模拟量输出 | 6ES7 232-4HA30-0XB0 | |
| 通信扩展模块 /通信板 | CM 1278 | 4 x I/O Link MASTER | 6ES7 278-4BD32-0XB0 |
| CM 1241 | RS 485/422 | 6ES7 241-1CH32-0XB0 | |
| CM 1241 | RS 232 | 6ES7 241-1AH32-0XB0 | |
| CM 1243-5 | PROFIBUS DP 主站模块 | 6GK7 243-5DX30-0XE0 | |
| CM 1242-5 | PROFIBUS DP 从站模块 | 6GK7 242-5DX30-0XE0 | |
| CP 1242-7 | GPRS 模块 | 6GK7 242-7KX30-0XE0 | |
| CB 1241 | RS 485 | 6ES7 241-1CH30-1XB0 | |
| TS 模块 | TS Adapter IE Basic | 6ES7 972-0EB00-0XA0 | |
| TS Module Modem | 6ES7 972-0MM00-0XA0 | ||
| TS Module ISDN | 6ES7 972-0MD00-0XA0 | ||
| TS Module RS232 | 6ES7 972-0MS00-0XA0 | ||
| 模拟器 | SIM 1274 | 1214C 模拟器（14 位） | 6ES7 274-1XH30-0XA0 |
| SIM 1274 | 1211C / 1212C 模拟器（8 位） | 6ES7 274-1XF30-0XA0 | |
| SIM 1274 | 1211C / 1212C / 1214C / 1215C / 1217C 2 路模拟量输入模拟器 | 6ES7 274-1XA30-0XA0 | |
| SIM 1274 | 1217C 模拟器，14 输入通道，其中10 通道为24V 直流输入，4 通道为1.5V 差分输入开关 | 6ES7 274-1XK30-0XA0 | |
| 新一代精简面板 | KTP400 PN 4.3 寸显示，64K 色，4 个功能键，以太网接口，TIA 博途 WinCC V13 SP1 组态 | 6AV2123-2DB03-0AX0 | |
| KTP700 DP 7 寸显示，64K 色，8 个功能键，Profibus DP/MPI 接口，TIA 博途 WinCC V13 SP1 组态 | 6AV2123-2GA03-0AX0 | ||
| KTP700 PN 7 寸显示，64K 色，8 个功能键，以太网接口，TIA 博途 WinCC V13 SP1 组态 | 6AV2123-2GB03-0AX0 | ||
| KTP900 PN 9 寸显示，64K 色，8 个功能键，以太网接口，TIA 博途 WinCC V13 SP1 组态 | 6AV2123-2JB03-0AX0 | ||
| KTP1200 DP 12 寸显示，64K 色，10 个功能键，rofibus DP/MPI 接口，，IA 博途 WinCC V13 SP1 组态 | 6AV2123-2MA03-0AX0 | ||
| KTP1200 PN 12 寸显示，64K 色，10 个功能键，以太网接口，TIA 博途 WinCC V13 SP1 组态 | 6AV2123-2MB03-0AX0 | ||
| 精智面板 | KTP400 精智 4.3 寸，1600 万色 LED 背光，16:9 宽屏显示，键控 + 触摸，4 MB 用户内存 | 6AV2124-2DC01-0AX0 | |
| KP400 精智 4.3 寸，1600 万色 LED 背光，16:9 宽屏显示，键控 | 6AV2124-1DC01-0AX0 | ||
| TP700 精智 7 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，12 MB 用户内存 | 6AV2124-0GC01-0AX0 | ||
| KP700 精智 7 寸，1600 万色 LED 背光，16:9 宽屏显示，键控，12 MB 用户内存 | 6AV2124-1GC01-0AX0 | ||
| TP900 精智 9 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，12 MB 用户内存 | 6AV2124-0JC01-0AX0 | ||
| KP900 精智 9 寸，1600 万色 LED 背光，16:9 宽屏显示，键控，12 MB 用户内存 | 6AV2124-1JC01-0AX0 | ||
| TP1200 精智12 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，12 MB 用户内存 | 6AV2124-0MC01-0AX0 | ||
| KP1200 精智 12 寸，1600 万色 LED 背光，16:9 宽屏显示，键控，12 MB 用户内存 | 6AV2124-1MC01-0AX0 | ||
| TP1500 精智 15.4 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，24 MB 用户内存 | 6AV2124-0QC02-0AX0 | ||
| KP1500 精智 15.4 寸，1600 万色 LED 背光，16:9 宽屏显示，键控，24 MB 用户内存 | 6AV2124-1QC02-0AX0 | ||
| TP1900 精智 18.5 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，24 MB 用户内存 | 6AV2124-0UC02-0AX0 | ||
| TP2200 精智 21.5 寸，1600 万色 LED 背光，16:9 宽屏显示，触摸屏，24 MB 用户内存 | 6AV2124-0XC02-0AX0 | ||
| SIMATIC 精智面板 2 GB 存储卡 | 6AV2181-8XP00-0AX0 | ||
| 编程软件 | SIMATIC TIA 博途 STEP 7 Basic V13 SP1 | 6ES7 822-0AA03-0YA5 | |
| SIMATIC TIA 博途STEP 7 Professional V13 SP1 | 6ES7 822-1AA03-0YA5 | ||
| 存储卡 | SIMATIC MC 4 MB | 6ES7 954-8LC02-0AA0 | |
| SIMATIC MC 12 MB | 6ES7 954-8LE02-0AA0 | ||
| SIMATIC MC 24 MB | 6ES7 954-8LF02-0AA0 | ||
| SIMATIC MC 256 MB | 6ES7 954-8LL02-0AA0 | ||
| SIMATIC MC 2 GB | 6ES7 954-8LP01-0AA0 | ||
| 其它硬件 | PM 1207 2.5 A | 6EP1 332-1SH71 | |
| I/O 扩展电缆，2 m | 6ES7 290-6AA30-0XA0 | ||
| S7-1200 电池板 | 6ES7 297-0AX30-0XA0 | ||
| SIMATIC/SINAMICS V60 接线电缆 | 6ES7 298-2DS23-0XA0 | ||
| CSM 1277 以太网交换机 – 4 端口 | 6GK7 277-1AA10-0AA0 | ||
