| 6ES7288-1SR20-0AA0 |
S7-200smart系列都可用的plc手机端
例如：CPU SR20（6ES7288-1SR20-0AA0 ）加手机端基本页面进行plc远程监控和数据采集
点击图片可直接进入蚁象淘宝页
三步配置成功
1.配置PLC 能上网；
2.在S7-1200程序一个DB数据块，将要被控制和采集的变量写进去；
3.一部有网的手机（wifi或3.4G网），关注“蚁象微控制器”;
即可进入“监控和数据采集“（含数据表）页面。

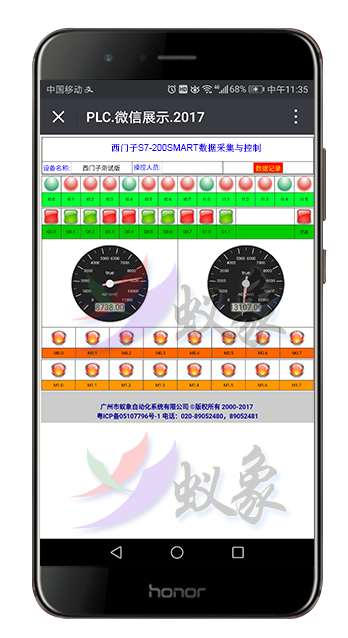

手机端基本页面
-
plc远程监控/手机控制plc
-
数据采集
常用订货数据
|
名称
|
描述
|
订货号
|
|
|
中央处理 CPU
|
|||
|
1
|

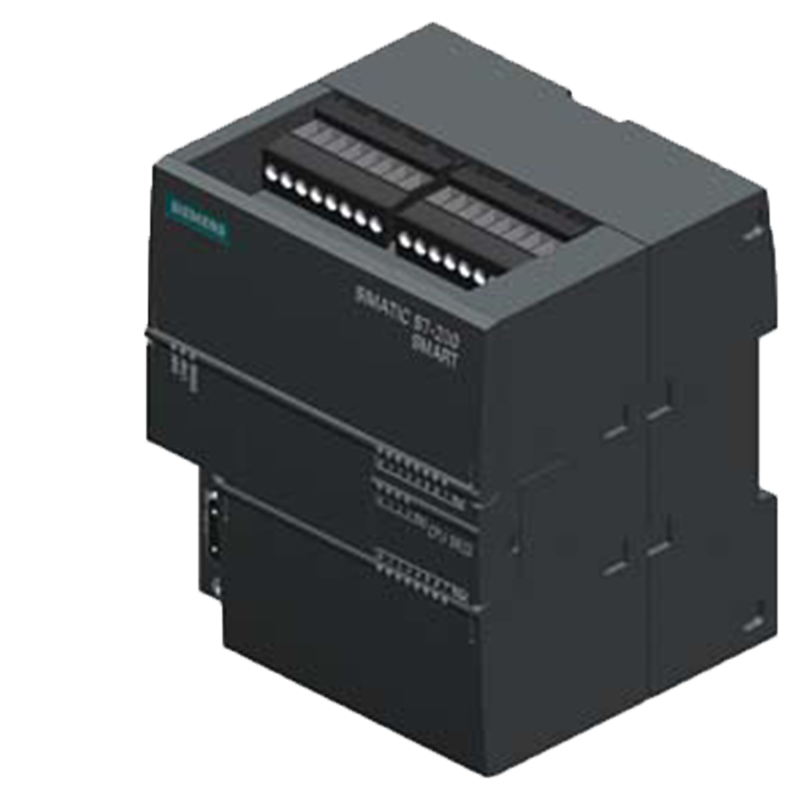

CPU SR20
|
标准型 CPU 模块，继电器输出，220 V AC 供电，12 输入/8 输出
|
6ES7 288-1SR20-0AA0
|
|
2
|
CPU SR40
|
标准型 CPU 模块，继电器输出，220 V AC 供电，24 输入/16 输出
|
6ES7 288-1SR40-0AA0
|
|
3
|
CPU ST40
|
标准型 CPU 模块，晶体管输出，24 V DC 供电，24 输入/16 输出
|
6ES7 288-1ST40-0AA0
|
|
4
|
CPU SR60
|
标准型 CPU 模块，继电器输出，220 V AC 供电，36 输入/24 输出
|
6ES7 288-1SR60-0AA0
|
|
5
|
CPU ST60
|
标准型 CPU 模块，晶体管输出，24 V DC 供电，36 输入/24 输出
|
6ES7 288-1ST60-0AA0
|
|
6
|
CPU CR40
|
经济型 CPU 模块，继电器输出，220 V AC 供电，24 输入/16 输出
|
6ES7 288-1CR40-0AA0
|
|
扩展模块 EM
|
|||
|
7
|
EM DI08
|
数字量输入模块，8 x 24 V DC 输入
|
6ES7 288-2DE08-0AA0
|
|
8
|
EM DR08
|
数字量输出模块，8 x 继电器输出
|
6ES7 288-2DR08-0AA0
|
|
9
|
EM DT08
|
数字量输出模块，8 x 24 V DC 输出
|
6ES7 288-2DT08-0AA0
|
|
10
|
EM DR16
|
数字量输入/输出模块，8 x 24 V DC 输入/8 x 继电器输出
|
6ES7 288-2DR16-0AA0
|
|
11
|
EM DR32
|
数字量输入/输出模块，16 ×24 V DC 输入/16 x 继电器输出
|
6ES7 288-2DR32-0AA0
|
|
12
|
EM DT 16
|
数字量输入/输出模块，8 x 24 V DC 输入/8 x 24 V DC 输出
|
6ES7 288-2DT16-0AA0
|
|
13
|
EM DT32
|
数字量输入/输出模块，16 x 24 V DC 输入/16 x 24 V DC 输出
|
6ES7 288-2DT32-0AA0
|
|
14
|
EM AI04
|
模拟量输入模块，4 输入
|
6ES7 288-3AE04-0AA0
|
|
15
|
EM AQ02
|
模拟量输出模块，2 输出
|
6ES7 288-3AQ02-0AA0
|
|
16
|
EM AM06
|
模拟量输入/输出模块，4 输入/2 输出
|
6ES7 288-3AM06-0AA0
|
|
17
|
EM AR02
|
热电阻输入模块，2 通道
|
6ES7 288-3AR02-0AA0
|
|
信号板 SB
|
|||
|
18
|
SB CM01
|
通信信号板，R485/R232
|
6ES7 288-5CM01-0AA0
|
|
19
|
SB DT04
|
数字量扩展信号板，2 x 24 V DC 输入/2 x 24 V DC 输出
|
6ES7 288-5DT04-0AA0
|
|
20
|
SB AQ01
|
模拟量扩展信号板，1 x 12 位模拟量输出
|
6ES7 288-5AQ01-0AA0
|
|
附件
|
|||
|
21
|
PS207
|
PLC 电源，24 V DC/2.5 A
|
6EP1 332-1LA00
|
|
22
|
PS207
|
PLC 电源，24 V DC/4 A
|
6EP1 332-1LA10
|
|
33
|
CSM1277
|
以太网交换机，4 端口
|
6GK7 277-1AA00-0AA0
|
手机端 链接库 下载页面
机型丰富，更多选择 提供不同类型、I/O点数丰富的CPU模块，单体I/O点数最高可达60点，可满足大部分小型自动化设备的控制需求。另外，CPU模块配备标准型和经济性供用户选择，对于不同的应用需求，产品配置更加灵活，最大限度的控制成本。
选件扩展，精确定制 新颖的信号板设计可扩展通讯端口、数字量通道、模拟量通道、在不额外占用电控柜空间的前提下，信号板扩展能更加贴合用户的实际配置，提升产品的利用率，同时降低用户的扩展成本。
高速芯片，性能卓越 配备西门子专用高速处理器芯片，基本指令执行时间可达0.15us，在同级别小型PLC中遥遥领先。一颗强有力的“芯”，能让您在应对繁琐的程序逻辑，复杂的工艺要求时表现的从容不迫。
以太互联，经济便捷 CPU模块本体标配以太网接口，继承了强大的以太网通信功能。一根普通的网线即可将程序下载到PLC中，方便快捷，省去了专用编程电缆。通过以太网接口还可与其他CPU模块、触摸屏、计算机进行通讯，轻松组网。
三轴脉冲，运动自如 CPU模块本体最多集成3路高速脉冲输出，频率高达100KHz，支持PWM/PO输出方式以及多种运动模式，可自由设置运动包络。配以方便易用的向导设置功能，快速实现设备调速，定位等功能。
通用SD卡，方便下载 本机继承Micro SD卡插槽，使用市面上通用的Micro SD卡即可实现程序的更新和PLC固件升级，极大地方便了客户工程师对最终用户的远程服务支持，也省去了因PLC固件升级返场服务的不便。
软件友好，编程高效 在继承西门子变成软件强大功能的基础上，融入了更多的人性化设计，如新颖的带状式菜单，全移动式界面窗口，方便的程序注释功能，强大的密码保护等。在体验强大功能的同时，大幅提高开发效率，缩短产品上市时间。
完美整合，无缝集成 SIMATIC S7-200 SMART可编程控制器，Smart Line IE触摸屏和SINAMICS V20变频器完美整合，为OEM客户带来高性价比的小型自动化解决方案，满足客户对于人机交互、控制、驱动等功能的全方位需求。
